汽車行業VOCs在線監測系統方案

1 概述

1.1  VOCs 定義

有機揮發物即 VOCs 的定義為熔點低于室溫而沸點在 50-260℃ 之間的揮發性有機化合物的總稱。 VOCs 室外主要來自燃料燃燒和交通運輸，室內主要來自燃煤和天然氣等燃燒產物、吸煙、采暖和烹調等得煙霧，建筑和裝飾材料、家具、家用電器、清潔劑和人體本身的排放等。

VOCs 的來源分析如下：

?   煉油、石化、儲油庫、加油站等油品揮發；

?   污水廠、填埋場等生物作用；

?   油墨、有機溶劑；

?   鞋類制品所用的膠水等；

?   涂改液、香味玩具等；

?   涂料、油漆、膠黏劑等；

?   燃料燃燒、垃圾焚燒、汽車尾氣等；

?   電子電氣產品在較高溫度下使用時會揮發出 VOC 、電子五金的清潔溶劑等；

?   洗滌劑、清潔劑、衣物柔順劑、化妝品、辦公用品、壁紙及其他裝飾品。

1.2 VOCs 危害

針對 VOCs 的危害性，國家發布了一系列標準和規范進行監管：

?   大氣污染物綜合排放標準（ GB16297-1996 ）；

?   惡臭污染物排放標準（ GB14554-1993 ）；

?   煉焦爐大氣污染物排放標準（ GB16171-1996 ）；

?   飲食業油煙排放標準（ GB18483-2001 ）；

?   儲油庫大氣污染物排放標準（ GB20950-2007 ）；

?   汽油運輸大氣污染物排放標準（ GB20951-2007 ）；

?   加油站大氣污染物排放標準（ GB20952-2007 ）；

?   合成革與人造革工業污染物排放標準（ GB21902-2008 ）；

?   《省政府關于印發江蘇省生態紅線區域保護規劃的通知》（蘇政發 [2013]113 號）；

?   《關于加強建設項目環評文件固體廢物內容編制的通知》（蘇環辦【 2013 】 283 號）；

?   《中華人民共和國環境保護部公告（ 2013 年第 59 號）環境空氣細顆粒物綜合防治技術政策》；

?   《省政府關于印發江蘇省大氣污染防治行動計劃實施方案的通知》，蘇政發〔 2014 〕 1 號；

?   《揮發性有機物（ VOCs ）污染防治技術政策》環境保護部公告【 2013 】  31 號；

?   《關于切實加強建設項目環境保護公眾參與的意見》蘇環規【 2012 】 4 號；

?   《關于切實加強風險防范嚴格環境影響評價管理的通知》環發【 2012 】 98 號；

?   《江蘇省大氣顆粒物污染防治管理辦法》 2013 年 8 月 1 日實施；

?   《關于落實省大氣污染防治行動計劃實施方案嚴格環境影響評價準入的通知》（蘇環辦【 2014 】 104 號）；

?   《關于印發江蘇省重點行業揮發性有機物污染控制指南的通知》（蘇環辦【 2014 】 128 號）；

?   《關于加強建設項目煙粉塵、揮發性有機物準入審核的通知》（蘇環辦【 2014 】 148 號）；

?   《汽車產業發展政策》（ 2009  年修訂），工信部、發改委第 10  號令， 2009  年 9  月 1  日起實施。

2 系統方案

2.1  汽車行業VOCs 特點

  汽車行業產生VOC廢氣的主要環境有汽車制造、汽車配件制造、汽車維修、汽車4S店等，產生的大氣污染物主要為噴漆廢氣、晾干廢氣、焊接煙塵及補胎廢氣。

其中，汽修行業防治嚴控進行時。

廣東：機動車維修企業噴漆和烘于操作應在噴烤漆房內完成， 產生的揮發性有機物集中收集并導入揮發性有機物處理設施， 達標排放。依法查處整頓露天和敞開式汽修噴涂作業。深化末端揮發性有機物污染治理。安裝具備處理漆霧、過濾粉塵、去除異味、高效凈化有機廢氣功能，并能夠反映廢氣流速和VOCs去除率的污染防治設施。

2019年6月30日前 ， 廣州市從事噴漆、補漆作業的機動車維修企業必須按要求安裝VOC S 排放連續自動監控系統，并上傳自動監測數據至市環保信息中心。

設備安裝要求：

1. 從事噴漆、補漆工藝作業的機動車維修企業，應設置獨立全圍蔽的噴漆補漆工藝車間，噴漆和補漆工序，必須在該車間內開展。噴漆補漆車間應設置獨立的廢氣收集系統、廢氣處理系統和廢氣排氣筒，排氣筒高度一般不應低于15米。

2、 每套VOCs廢氣處理系統的處理前和處理后，各布設一個自動監控采樣口，安裝至少1套VOC S 排放連續自動監控設施。連續自動監控設備必須具備總VOCs排放濃度、總VOCs去除率和流速三個指標的監測能力。在滿足具備以上三項指標的前提下，鼓勵有能力的企業選購具備其他參數的自動監控設備。

3、 VOCs排放連續自動監控設備的性能技術指標須滿足國家、廣東省或行業相關標準要求。 VOCs排放連續自動監控設備需具備現場數據顯示功能。 廣東 敏義環境已按照該文件要求研發出VOC在線監測系統，并在部分汽修中心示范應用。

佛山：2019年9月底前，清理淘汰各類手續不全、污染嚴重從事噴涂、補漆作業汽修企業。各區則將VOCs年排放量10噸以上的汽修企業逐步納入市級重點監管企業管理。根據《廣東省打贏藍天保衛戰三年行動方案》，未能完成底、中漆環保型涂料替代的汽修企業要安裝VOCs在線監測(監控)設施，并與生態環境部門聯網。

河南：推動汽修行業VOCs治理，推廣采用靜電噴涂等高涂著效率的涂裝工藝，噴漆、流平和烘干等工藝操作應置于噴烤漆房內，使用溶劑型涂料的噴槍應密閉清洗，產生的VOCs廢氣集中收集并導入治理設施，實現達標排放，低濃度有機廢氣或惡臭氣體采用低溫等離子體技術、UV光催化氧化技術、活性炭吸附技術等兩種或兩種以上組合工藝，禁止使用單一吸附、催化氧化等處理技術。

西安：市交通運輸局發布通告稱，5月1日至8月31日夏防期期間，全市嚴控噴涂有機廢氣排放，禁止我市汽車維修企業在每日10時至16時進行噴烤漆作業。

江蘇：陽澄湖度假區依據《關于指導和督促全市機動車維修行業落實環境保護相關工作的通知》（蘇交〔2019〕35號）、《關于印發相城區機動車維修行業專項整治工作方案的通知》（蘇相環〔2019〕38號），在原有督查、檢查基礎上，多舉措推進汽修行業專項整治行動。

臨汾：縣交通局、環保局聯合召開全縣汽修行業揮發性有機物專項整治推進會，要對涉及汽修行業的危廢處置、VOCs治理、環境衛生等方方面面進行規范，對違規作業汽修廠一律封停，認真整改，對造成大氣污染的一律抓人拘留，通過鐵的舉措，鐵的手腕，形成震懾。

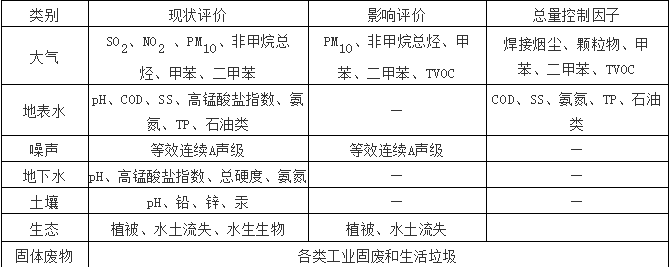

汽車行業的環境影響評價因子：

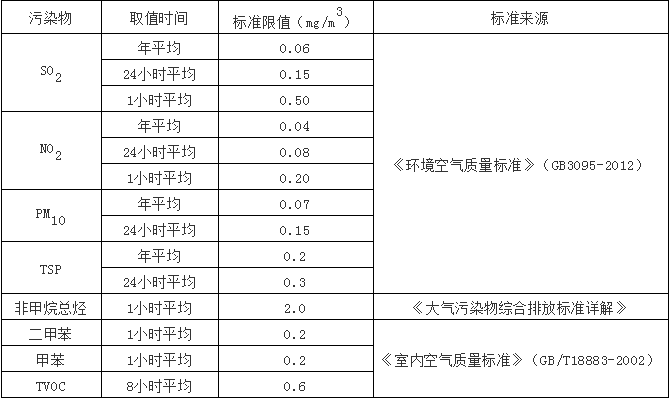

  汽車 環境空氣質量標準：

注：因涂裝車間排放的有機廢氣成分復雜，故用 TVOC （揮發性有機物）代替。

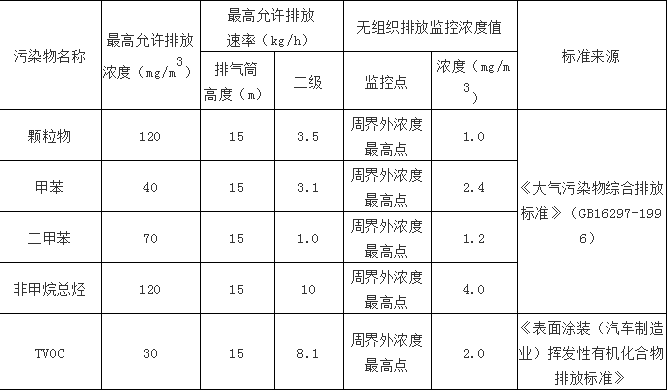

汽車行業大氣污染物排放標準：焊接煙塵、漆霧顆粒、甲苯、二甲苯及非甲烷總烴的排放執行《大氣污染物綜合排放標準》（ GB16297-1996 ）， TVOC 參照廣東省《表面涂裝（汽車制造業）揮發性有機化合物排放標準》。

典型汽車行業排氣筒監測數據：

由上表監測結果可知，項目噴漆過程中產生的特征污染物甲苯、二甲苯、非甲烷總烴、顆粒物的排放速率分別為 0.184mg/m 3 、 11.73mg/m 3 、 98.55mg/m 3 、 6.0 mg/m 3 ，符合排放標準。

2.2  總體設計

有機揮發物在線監測系統針對大氣中廣泛存在的 VOCs 氣體，將無線傳輸技術、數據庫技術、軟件技術與傳感檢測技術結合，實時監測汽車行業排放氣體中的溫度、濕度、 VOCs 濃度等相關參數，通過邏輯判斷和智能分析，輸出 VOCs 等級和報警信號，從而達到完善和提升大氣環境遠程監測和預警能力，在環境惡化時及時提醒處理。

目前， VOCs主要的監測手段有氣相色譜法（GC-FID）、氣相色譜-質譜法（GC-MS）、光離子化檢測法（PID）等。由于氣相色譜結合氫離子火焰檢測器（GC-FID）的監測方法具有量程寬、線性好，適用范圍廣等特點，目前成為VOCs在線監測市場的主要監測方法。

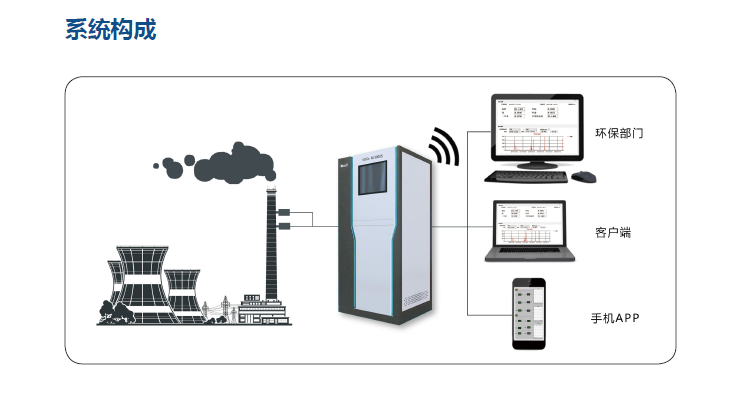

有機揮發物在線監測系統總體技術架構如下：

2.3  系統架構

一、由于氣相色譜結合氫離子火焰檢測器（GC-FID）的監測方法具有量程寬、線性好，適用范圍廣等特點，目前成為VOCs在線監測市場的主要監測方法。

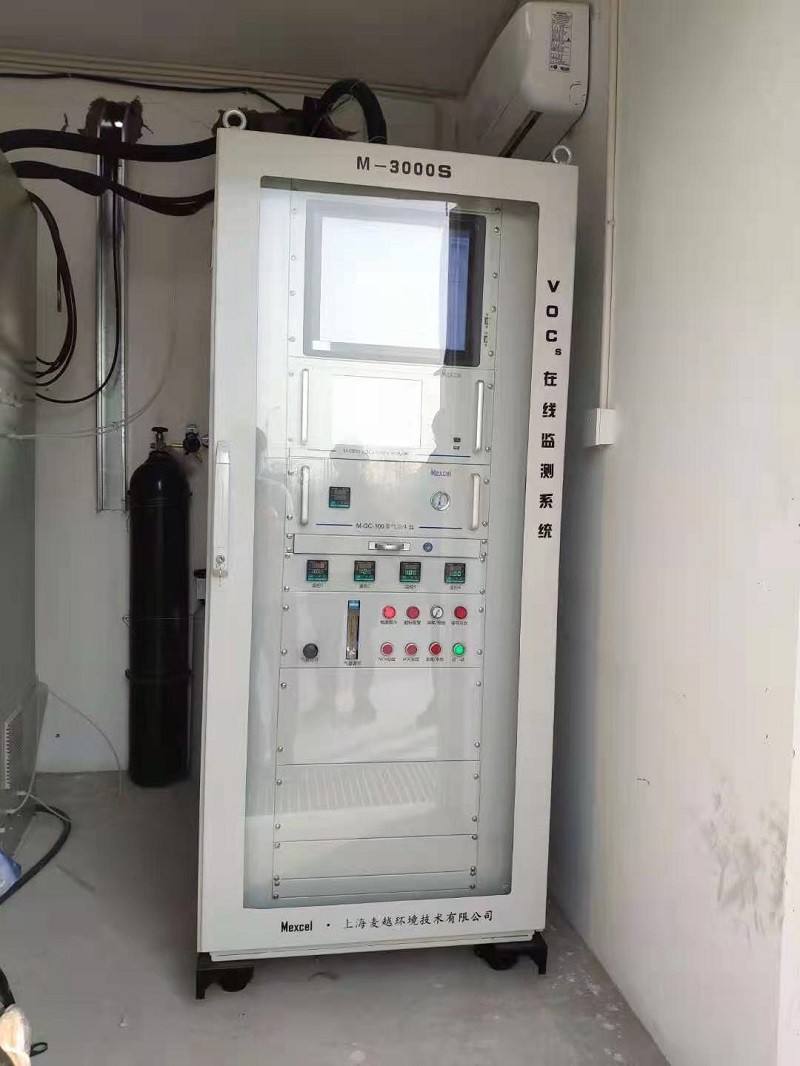

M-3000S型固定源VOCs 在線連續監測系統（氣相色譜法（GC-FID））

揮發性有機化合物（VOCs）是指沸點在50℃～260℃之間、室溫下飽和蒸氣壓超過133Pa的易揮發性化合物，其主要成分為烷類、芳烴類、烯類、鹵烴類、酯類、醛類、酮類和其他化合物等,是大氣、水質、土壤和其他沉積物中普遍存在且組成復雜的一類有機污染物。它的成分復雜，所表現出的毒性、刺激性、致癌作用對人類健康造成較大的影響，因此，研究環境中揮發性有機物的存在、來源、分布規律、遷移轉化及其對人體健康的影響逐漸受到人們的重視，對它的排放監控迫在眉睫。

Mexcel麥越環境公司集多年環境監測系統的研發與應用經驗成功推出的煙氣排放連續監測系統（揮發性有機物），主要應用于對各種工業污染源排放有機物的實時監測。本系列在線M-6900氣相色譜儀采用國際先進技術，性能穩定可靠，自動化程度高，檢測范圍寬；高品質的硬件和高集成的智能化處理軟件使儀器滿足實時監測的苛刻要求。

固定污染源揮發性有機物在線監測系統即非甲烷總烴連續排放測量系統是針對連續排放煙氣中非甲烷總烴濃度、流速及其它輔助參數的測量, 安裝于污染源風管，具體位置現場定；所有安裝在污染源內、污染源上的或者提供污染源氣路通道的系統部件（包括氣路管）均由耐腐蝕材料組成。

連續測定顆粒物和/或氣態污染物濃度和排放率所需要的全部設備。一般由采樣、測試、數據采集和處理三個子系統組成的監測體系。

采樣系統：采集、輸送煙氣或使煙氣測試系統隔離。

測試系統：檢測污染物，顯示物理量或污染物濃度。

數據采集、處理系統：采集并處理數據，生成圖譜、報表，具有控制、自動操作功能。

該在線監測系統（CEMS）核心由以下相對獨立的部分組成。

⑴    非甲烷總烴分析儀（CH4、NMHC、THC）；

⑵    煙氣流量監測系統 （溫度、壓力、流速、濕度）；

⑶    零氣、H2等輔助系統；

⑷    數據采集及傳輸系統

二、對安裝成本、使用環境、監測需求等方面考慮，GC-FID并不能適用于所有地區所有企業的VOCs的監測；對于無甲烷、對成分無需求，排放量較小的地區，可使用PID的檢測方法，對VOCs總量進行在線監測；

污染組分單一，同時對其他無機成分有監測要求的工業園區，可以考慮使用PID光離子原理的監測手段。

M-2060型TVOC在線連續監測系統（PID）廣泛應用于各種固定污染源/廠界有機物排放的實時監測，其中包括：涂裝行業、印染行業、印刷行業、煉油企業、制藥企業、化工企業、汽車企業、半導體企業、制革企業、鑄造企業以及油品的存儲、運輸和加油站等各個領域。

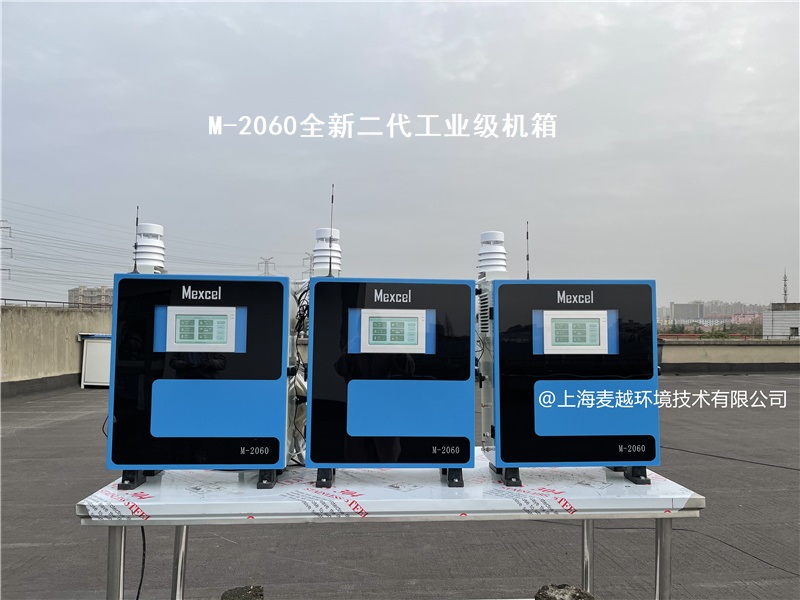

M-2060型PID光離子 VOC在線報警監測系統

Mexcel麥越公司的M-2060光離子化VOCs在線監測系統是一款采用PID（光離子檢測）原理的VOCs（揮發性有機化合物）固定式檢測儀。

用于環境空氣、廠界、車間等環境中的TVOC氣體濃度和泄露實時監測預警，由檢測單元、預處理單元、顯示存儲單元、報警系統單元組成。具有實時顯示測量結果，測量數據遠程傳輸，濃度超標實時聲光報警等功能。

進口PID傳感器具有良好的抗干擾性能。采用微處理器技術，響應速度快,測量精度高，穩定性和重復性好。

該儀器采用PID 智能傳感器，內置超過 240 種 VOC 氣體校正系數(CF)數據庫，檢測范圍達到 0.005ppm-50ppm (或 0.1ppm-6000ppm)，方便用戶選擇。

技術參數：

M-2060型PID光離子 VOC在線報警監測系統系統特點：

● 預處理單元穩定可靠，集成多種先進技術，包括：進口隔膜泵技術、氣路堵塞自動檢測及保護技術、熱電制冷除濕技術等。

● 系統設計體積小、安裝簡單、成本低。

● 系統采用中文顯示界面，維護簡單。

● 采用光離子檢測技術，響應時間快，檢測靈敏度高。

三、對于成分復雜，對于組分要求較高的環境，需使用GC-MS監測方法；

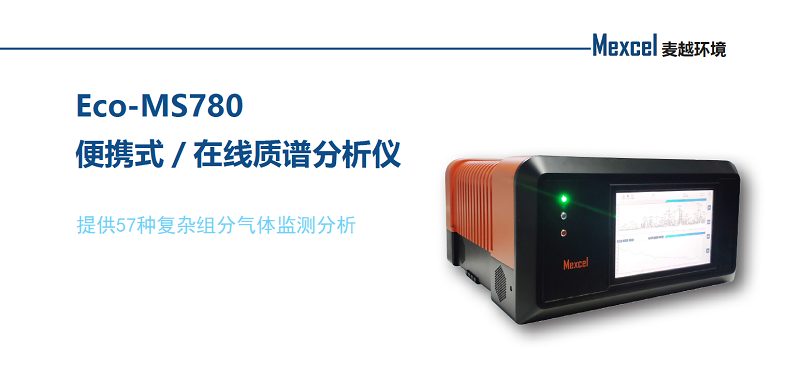

Eco-MS780便攜式在線質譜分析儀

系統特點
● 單人輕松攜帶，體積小巧
● 快速分析速度（每種氣體小于10 毫秒）
● 可以用一臺儀器測量數百種氣體（同時測量多達64 種氣體）
● 結構緊湊牢固，適于在各種工業和野外現場條件使用
● 預熱時間超快，僅為30 秒
● 可以測量從ppb 到% 的全部濃度范圍
● 多種進樣口和進樣方式可供選擇：毛細管氣體進樣，薄膜氣體和液體進樣
● NIST 譜庫自動檢索支持，用于未知樣品鑒定和分析
● 超快的進樣時間：毛細管采樣小于100 毫秒，薄膜采樣小于1 秒


技術參數

應用領域
· 爆炸物監測
· VOC分析
· 半導體行業氣體檢測
· 化工研究與化學反應檢測
· 殘余氣體分析與醫療氣體分析
· 燃燒氣體過程分析
· 純氣體質量檢查
· 環境檢測
· 受污染的土壤和水檢測
· 泄漏點檢測
· 發酵過程檢測
· 廢氣排放檢測

3 現場監測設備

3.1、M-3000S型固定源VOCs 在線連續監測系統（氣相色譜法（GC-FID））

3.1.1系統結構

預處理系統

預處理單元包含采樣探頭、樣品氣采樣管、溫度加熱控制器、樣品前處理等。

樣品氣前處理系統主要組成部件如下：

樣品氣采樣探頭

樣品氣采樣管

溫度加熱控制器

樣品氣前處理

樣品氣采樣探頭

 煙道里被分析的煙氣，通過采樣探頭過濾，把0.2um以上的粉塵截止在煙道里，并加熱到150度，被采取的煙氣中的水分子不會冷凝成水，采取的被測成分就無法溶于水，被測成分不會減少，分析出的數據真實可靠。

樣品氣采樣管

 樣品氣采樣管是直接從尾氣處理后的樣品氣體的保溫管道中引入，并以一定的溫度進行保溫處理，使樣品氣中幾種化合成分以一定的沸點存在，保證樣品氣遇溫差而產生冷凝。保溫溫度基本控制在150度。此保溫采樣管溫度在180度。樣品氣管采用聚四氟乙烯材質（PTFEΦ8*6），具有耐高溫。

溫度加熱控制器

溫度加熱控制器是對采樣管進行溫度控制的部件，采用用先進的模糊溫度控制使其溫度控制精度在正負 1 度以內，具有溫度設置，溫度上下限報警功能，并可通過 RS-485 通訊協議進行數據的傳送。具有雙重溫度報警功能。

溫度控制保護裝置：

溫度超溫至+10度時，自動切斷其加熱電源，并在監控系統進行報警顯示；

溫度超溫至180度時，通過溫度報警開關切斷加熱電源；

樣品氣前處理

樣品氣前處理主要針對排放氣體（樣品氣）中除塵、水進行處理。先采用進口隔膜泵采樣，使樣品氣通過精密濾芯對樣品氣體除塵過濾，采用0.1um進口合金濾芯，具有耐高溫耐腐蝕；樣品氣接著經過除濕器把樣品氣中微量的水汽冷凝成液態水由蠕動泵除去，然后樣品氣經過干燥劑徹底除去氣態水，再一次經過0.1um原裝進口的精密過濾器，進入在線GC氣相色譜儀監測分析。

預處理部件功能

采樣電磁閥作用：控制被采取的煙氣的進出。

調節閥作用：調節被采煙氣的流量大小。

采樣泵作用：抽取被采煙氣的動力。

過濾器作用：把 0.1um 以上的粉塵截止，避免儀器堵塞。

壓縮空氣調節閥作用：調節反吹探頭的壓縮空氣大小，系統運行時壓力調節在5-6kg/cm2。

吹掃氣缸電磁閥作用：給探頭中的清污的氣缸提供壓縮空氣。

冷凝器作用：除去被采取煙氣中的濕度，以免損壞色譜分析儀，冷凝器的溫度調整在0.5-4度間。

蠕動泵作用：把冷凝器中的水抽出機柜。

樣氣流量計作用：控制被采取煙氣進入色譜分析儀流量大小，系統運行時流量調節在 200--300ml/min。

3.1.2產品性能特點和優勢

精確控制：系統氫氣、空氣流量全部采用電子流量控制，不受環境壓力、溫度變化影響，讀數準確可靠；柱箱控制精度優于±0.05℃，可編程的3階線性升溫，重現性好。

安全性：FID檢測器具有自動點火功能，火焰熄滅后自動切斷氫氣，具有氫氣泄漏監測和保護系統，安全可靠；超溫自動保護功能，免于器件的損壞。

可靠穩定的核心部件和氣路設計： 色譜采用進口Valco十通隔膜閥，死體積小，無移動部件，操作次數達100萬次無需維修，維護量低，使用壽命長。分析部分包括預柱和分析柱，采用反吹技術防止高沸點組分化合物進入分析柱，延長分析柱的使用壽命，并大大縮短由于高沸點組分化合物分離而導致的較長分析時間。色譜柱采用進口的毛細管色譜柱或不銹鋼填充柱，分離度好，使用壽命長。采用進口微型FID檢測器，高靈敏度,維護簡單，耗氣量小，節省氣體。

自動化及智能化： 可實現全系統的自動無人運行；完善的自檢及錯誤報警功能；儀器定期可 進行自動校正，保證長期測定的準確性；圖形化人機交互界面和強大的數據處理功能；內置全球知名工業 PC 機，高清晰彩色液晶觸摸顯示屏。采用人機交互控制軟件界面，基于微軟視窗操作系統。用觸摸屏可完成所有的 維護及診斷功能操作，還可對儀器參數和分 析方法進行編輯和設置可實時顯示儀器運行狀態、色譜圖及結果和報警信息等，自動存儲數據及圖譜，儲存時間長達 3-5 年。

3.1.3檢測器特點

1、M-6900 型FID檢測器，具有上電自動點火功能，無須人工操作；

2、氫氣，空氣，尾吹等流量自動顯示，方便維護；

3、火焰熄滅后帶自動重點功能，能夠保障安全；

4、超溫自動保護功能，免于器件的損壞；

5、采用高靈敏度FID檢測器，靈敏度高，維護簡單，耗氣量小，節省氣體；

6、FID雙檢測器配置（甲烷、非甲烷總烴、苯系物或其它特征有機污染物）

3.1.4 M-6900 型在線色譜儀特點

1、通常情況下，在線色譜分析測定甲烷、非甲烷總烴采用的是單閥雙柱單檢測器流程，該流程能夠極大的縮短分析周期，分析穩定、出峰時間短：60s內；

2、在線色譜分析測定甲烷、非甲烷總烴、苯、甲苯、二甲苯等，采用的是雙閥三柱雙檢測器流程，該流程能夠極大的縮短分析周期，甲烷與總烴出峰60s以內，苯、甲苯、二甲苯120s內出峰，整個分析周期能夠控制在2.5min之內（市面上的色譜產品測量三苯的出峰時間基本是6min以上）；

3、具有自動進樣功能，軟件控制自動切換進樣，進樣間隔可根據實際需求任意調節；選用美國進口進樣閥，運行穩定，工作可靠；

4、系統氫氣、空氣流量全部采用電子流量顯示，不受環境壓力、溫度變化影響，讀數準確可靠；柱箱控制精度優于±0.05℃，重現性好；

5、色譜分析儀采用美國原裝進口Valco十通閥，體積小，操作次數達100萬次無需維修，維護量低，使用壽命長；

6、分析部分包括預柱和分析柱，色譜柱采用進口Waters或Agilent不銹鋼填充柱，分離度好，使用壽命長；

7、系統集成FID檢測器，大大增強對不同有機物種的分析能力；還有其他檢測器包括熱導檢測器（TCD），火焰光度檢測器（FPD）等，以滿足靈敏度和選擇性的不同需求；

8、可實現全系統的自動無人運行；

9、M-6900色譜工控電腦自帶電源開關，可直接熱啟動，不影響色譜儀器分析；

10、M-6900帶有自動進樣系統加熱保溫系統，能夠保證高沸點物質無殘留分析，提高分析準確度及重復性；

11、甲烷、非甲烷總烴、三苯等可以一臺儀器同時監測 ；

12、樣品定量環體積定量；

13、系統采用恒溫設計，溫控精度達到0.05℃。也可配置程序升溫，以檢測高沸點有機物；檢出限：甲烷0.01ppm，非甲烷總烴0.01ppm；

14、圖形化人機交互界面和強大的數據處理功能；內置全球知名工業 PC 機，高清晰彩色液晶觸摸顯示屏；采用人機交互控制軟件界面，基于微軟視窗操作系統；用觸摸屏可完成所有的維護及診斷功能操作，還可對儀器參數和分析方法進行編輯和設置；

15、可實時顯示儀器運行狀態、色譜圖及結果和報警信息等；自動存儲數據及圖譜，儲存時間長達 3-5年；

16、帶有遠程診斷及操作功能，可連接3個遠程操作端；

3.1.5 氣象色譜分析儀

1）產品介紹

制造廠家：Mexcel        設備型號：M-6900

檢測器：氫火焰離子化檢測器（FID）配置

色譜柱類型：專用甲烷非甲烷色譜柱苯系物專用色譜柱

※ 測量范圍：多量程 0—1000ppm ；0—100ppm 或定制；

3.1.6 功能參數

監控終端基于模塊化設計原則，采用符合標準的環保通訊協議和現場總線通訊協議，實現了數字化、網絡化和智能化。

監控終端技術參數：

?   接口： 8 路傳感器綜合接口，單臺終端可接入 8 路傳感探頭；

?   采用 16 鍵電容觸摸按鍵和 320*240 液晶顯示屏，操作方便，顯示信息充分，界面友好；

?   高精度的模擬量采集單元，全工業級電路，高穩定性、高可靠性設計；

?   1 路 RS232 ，用于系統設置；

?   提供按鍵、串口、短信等配置功能，可以遠程修改參數；

?   帶備用電池的實時時鐘，始終可與服務器自動同步；

?   采用可靠的數據傳輸設備，保證連續、及時、可靠地進行數據傳輸，實現即時數據發送、批量數據發送、狀態信息發送；

?   數據采集時間間隔和發送時間間隔 1~5 分鐘可調；

?   集成傳感探頭斷線、拔出報警；

?   無線通訊方式： GPRS/CDMA/3G ；

?   尺寸： 250mm×180mm×50mm ，便于安裝；

?   工作環境溫度 :-30 ～ 70 ℃、相對濕度： 10 ～ 90%RH ；

?   工作電壓： 220V AC/12VDC 。

3.2  性能優良的進口傳感器

3.2.1 光離子氣體傳感器 PID-2特點和優點：

◢ 在研發和產品設計上節省時間和金錢
◢ 4 系的產品結構

◢ 多樣的量程和燈泡能量
◢ 快速開啟燈泡的電路
◢ 長壽命的燈泡
◢ 輸入電壓調整為了更大的穩定性
◢ 易于清洗和舒適的現場服務
◢ 保證傳感器的更換程序

◢ 完整的傳感器包括偵測單元，UV 燈，燈泡驅動器，放大器和采樣過濾膜

3.2.2 技術實現

有機氣體分子在紫外光的作用下被電離，通過收集電離后的離子電流，可以得到氣體中有機氣體分子的濃度。

       當周圍空氣中含有水分子，在測量時，水分子會進入到電離室，水分子會和一部分電離后的電子，離子復合，使收集電極無法收集，從而減弱信號。這種效應叫做淬滅效應。通過不同的電離室設計，不同公司針對淬滅效應采取的方法也不同。

       PID傳感器是一種質量型傳感器，不是濃度型傳感器。隨著溫度的升高，氣體變得稀薄，在電離室里的氣體分子，以及電離的氣體分子都會相應減小，所以一般情況下，傳感器的響應隨著溫度增加而降低。

PID 光離子化 VOC 檢測的特點：

?   連續靈敏測量： PID 可以實時檢測低至 ppb 濃度（十億分之一）的有機物。特別適合現代石油化工、勞動衛生、環境監測等部門健康、安全的需要；

?   快速： PID 的反應較快，一般小于 3 秒，適合快速應急的需要；

?   適應性廣：可以檢測 1ppb 到 10000ppm 濃度范圍內的絕大多數有機物；

?   非破壞性測量：由于 PID 僅僅是使有機物電離，所以在有機組分離開檢測器后會重新復合，在此過程中分子不會有任何損壞?？捎糜谠囼灧治?；

?   只對有機物反應： PID 對常見氣體如：氧氣、氮氣、一氧化碳、二氧化碳、甲烷、水蒸氣等沒有反應，因此它在復雜環境中具有一定的指向性；

?   溫濕度傳感器采用 HTG3515CH ；

?   探頭外殼采用工程塑料，流體動力流通式設計方案，將濃度傳感器和溫濕度傳感器安裝在探頭外殼內，探頭外殼安裝時在合適位置安裝支架，探頭通過卡箍固定在安裝支架上。

4  軟件應用平臺

4.1 概述

汽車行業有機揮發物在線監測系統應用平臺體系結構 如下：

?   采集服務實現對系統監控組網、網絡通信協議、網絡接口服務、網絡平臺管理、監控數據遠程實時采集等軟件的集成，并為數據服務層提供數據支持。

?   數據服務實現對數據庫軟件平臺、數據服務（ Web Services 、 DCOM 組件、數據接口服務、中間件等）軟件的集成，并為應用軟件層提供數據支持。

?   WEB 應用實現對組態應用軟件、工具軟件、各類人機界面軟件、 WEB 發布軟件的集成，從而滿足用戶對系統的需求。

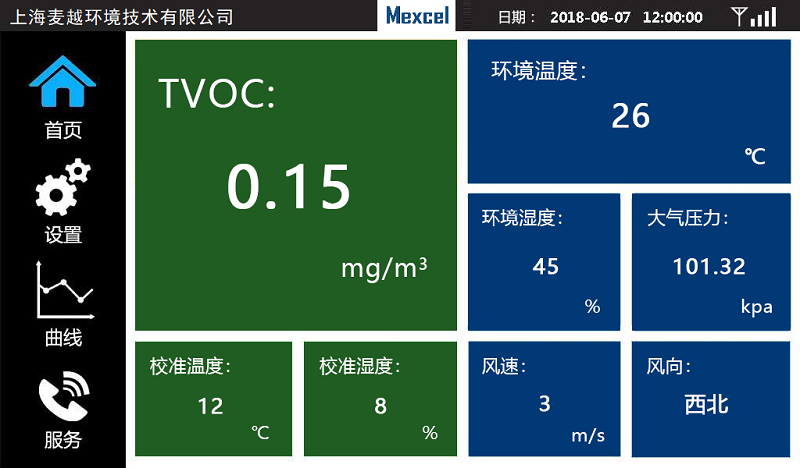

4.2 軟件界面展示

有機揮發物在線監測 系統包括數據采集 軟件、數據管理軟件、 WEB 發布軟件等 ，軟件框架示意如下：
